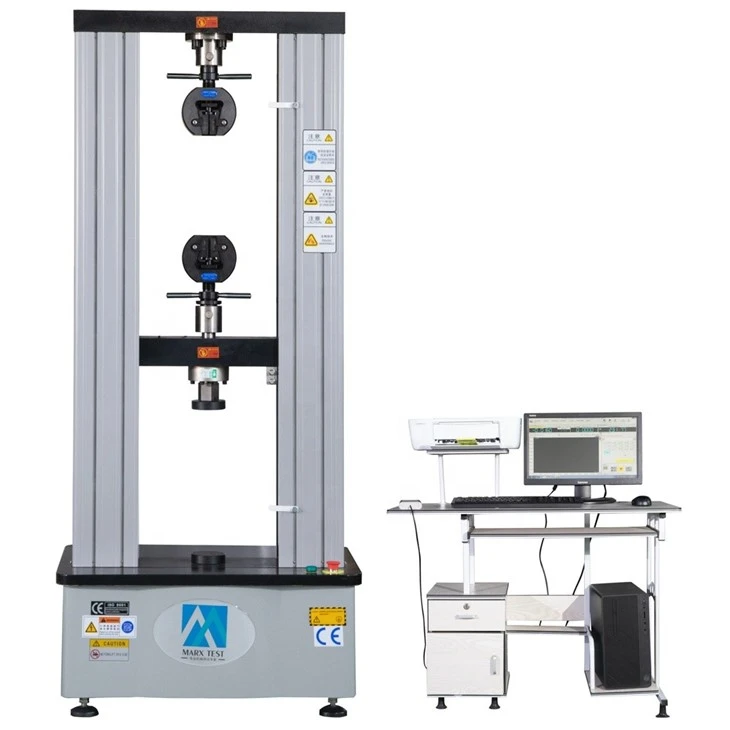

Universele trekbank Trekbank met industriële sterkte
Beschrijving
Universele testmachine is een materiaaltestmachine die trek-, buig-, compressie-, schuif-, ringstijfheid en andere functies integreert. Het wordt voornamelijk gebruikt voor het testen van de mechanische eigenschappen van metalen en niet-metalen materialen. Het is een ideale keuze voor industriële en mijnbouwbedrijven, wetenschappelijke onderzoekseenheden, hogescholen en universiteiten, en engineering. Ideale testapparatuur voor afdelingen zoals kwaliteitssupervisiestations.
Een universele testmachine is een mechanische testmachine die verschillende tests kan uitvoeren, zoals spanning, compressie, buiging en torsie. De meest voorkomende zijn het hendelzwenktype en het hydraulische zwenktype.
Sollicitatie
Universele testmachineberekeningen worden veel gebruikt op het gebied van testmachines. De belangrijkste toepassingsgebieden zijn onder meer: materiaaltesten, mechanische testen, constructietesten, geologische testen, lucht- en ruimtevaarttesten, enz.
Op het gebied van materiaaltesten kunnen universele testmachineberekeningen worden gebruikt om de sterkte, taaiheid, hardheid enz. van materialen te testen;
Op het gebied van mechanisch testen kunnen universele testmachineberekeningen worden gebruikt om de vermoeidheidsweerstand, torsiesterkte enz. van mechanische onderdelen te testen;
Op het gebied van constructietesten kunnen universele testmachines worden gebruikt om de druksterkte, treksterkte enz. van bouwmaterialen te testen;
Op het gebied van geologisch onderzoek kunnen berekeningen met universele testmachines worden gebruikt om de stabiliteit van de bodem, het draagvermogen, enz. te testen;
Op het gebied van lucht- en ruimtevaarttests kunnen universele testmachines worden gebruikt om de mechanische eigenschappen van lucht- en ruimtevaartapparatuur te testen.
2. Kenmerken
Eenvoudig te bedienen: de bedieningsinterface van de berekening van de universele testmachine is eenvoudig en gemakkelijk te begrijpen. Gebruikers hebben slechts eenvoudige handelingen nodig om de stappen van het verzamelen, verwerken en analyseren van gegevens te voltooien.
Hoge snelheid: de berekening van de universele testmachine kan de testgegevens automatisch verwerken, waardoor de gegevensverwerkingssnelheid wordt verhoogd en de testtijd wordt verkort.
Nauwkeurige gegevens: De berekening van de universele testmachine kan de testgegevens filteren en gladstrijken om nauwkeurigere testresultaten te verkrijgen.
Multifunctionele ondersteuning: de universele testmachineberekening kan een verscheidenheid aan testmachines ondersteunen, waardoor het toepassingsbereik groter wordt.
Gegevensvisualisatie: berekeningen van universele testmachines kunnen testresultaten weergeven via grafieken, waardoor gebruikers testgegevens en resultaten intuïtiever kunnen begrijpen.
Technische parameter:
|
Model |
BT-300B |
BT-600B |
BT-1000B |
|
|
|
Maximale testkracht (kN) |
300 |
600 |
1000 |
|
|
|
Nauwkeurigheidsniveau |
1 |
||||
|
Verzamelmethode |
Spaakbelastingsensor |
||||
|
Zuigerslag (mm) |
200 |
||||
|
Klemmethode |
Hydraulisch |
||||
|
Testcontrolemethode |
Servobesturing door een microcomputer |
||||
|
Compressietestruimte (mm) |
600 |
||||
|
Trekproefruimte (mm) |
700 |
||||
|
Totaal vermogen (kW) |
1.5 |
||||
|
Compressieplaat (mm) |
Φ148 |
Φ198 |
Φ225 |
|
|
|
Rond monster klembereik (mm) |
Φ10-30 |
Φ13-40 |
Φ13-40 |
|
|
|
Klembereik vlak monster (mm) |
0-10 |
0-15 |
0-20 |
|
|
|
Buigende steunpuntspanwijdte (mm) |
50-300 |
||||
|
Buighart / stokdiameter (mm) |
50/50 |
||||
|
Aantal kolommen (schroeven) |
6 kolom |
||||
|
Mainframe-afmetingen (mm) |
810*560*1910 |
880*570*2050 |
940*640*2250 |
|
|
|
Gastheergewicht (kg) |
≈1620 |
≈2000 |
≈2600 |
|
|
|
Grootte schakelkast (mm) |
1010*640*840 |
||||
|
Gewicht schakelkast (kg) |
150 |
||||
|
Model |
Testmachine voor kunstmatige borden |
|
Maximale belasting |
500N,1KN,2KN |
|
Nauwkeurig cijfer |
1 cijfer /0.5 cijfer |
|
Effectief meetbereik |
{{0}}.2%~100%(1 graad)/0,4%~100%(0,5 graad) |
|
Meetnauwkeurigheid |
de waarde ±1%/ de waarde ±0.5% |
|
Testresolutie |
Maximale belasting 1/200.000, constante resolutie |
|
Belastingsensor |
Basisconfiguratie: sensor (max. belasting): één Uitgebreide configuratie: kan meer sensoren toevoegen |
|
Effectieve trekruimte |
1000,1200,1400 mm (kan de hoogte worden verhoogd volgens de eisen van de klant) |
|
Effectieve testbreedte |
300 mm |
|
Bereik van testsnelheid |
0.001~500 mm/min |
|
Nauwkeurigheid van verplaatsingsmeting |
Tolerantie: ±{0}},5%/tolerantie: ±0,2% |
|
veiligheid |
Beveiliging tegen elektronische limieten |
|
Platformverplaatsingsapparaat testen |
Snel / langzaam, twee snelheden om te bedienen, kan joggen |
|
Terugkeren |
Handmatige of automatische bediening. Na de test keert het bewegende strijkijzer met de hoogste snelheid terug naar de beginpositie door handmatige of automatische bediening |
|
Bescherming tegen overbelasting |
Overbelasting 10%, automatische bescherming |
|
armatuur |
Een set trekbevestigingen |
|
Machinegrootte |
650×360×2100mmm (lengte*breedte*hoogte) (inclusief de hoogte van de operatietafel) |
|
Energie systeem |
Panasonic AC-servomotor + driver |
|
Stroomvoorziening |
220 V, 50 Hz |
|
Stroom |
0.4KW(afhankelijk van verschillende krachtvraag, gebruik van verschillende motoren) |
|
Machine gewicht |
(ongeveer) 260 kg |
3. Technische parameters
|
Model |
10kN |
20kN |
30kN |
50kN |
100 kN |
|
Capaciteit/lastkracht
|
10 kn |
20 kn |
30 kn |
50 kn |
100 kn |
|
Nauwkeurigheid laden |
Klasse 1 (klasse 0.5 optioneel) |
||||
|
Laadbereik |
1% - 100% FS (0,4% - 100% FS optioneel) |
||||
|
Snelheid testen |
0.001 - 1000 mm/min |
||||
|
Crosshead-reizen |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
|
Effectieve trekruimte |
700 mm |
700 mm |
700 mm |
700 mm |
700 mm |
|
Effectieve testbreedte |
400 mm |
400 mm |
450 mm |
450 mm |
500 mm |
|
Resolutie laden |
1/300000 |
||||
|
Vervormingsmaatbereik |
1%~100% FS |
||||
|
Vervormingsnauwkeurigheid |
Minder dan of gelijk aan ±0,5% |
||||
|
Stroomvoorziening |
AC 220V ± 10%, 50 Hz (kan worden aangepast als klantverzoek) |
||||
